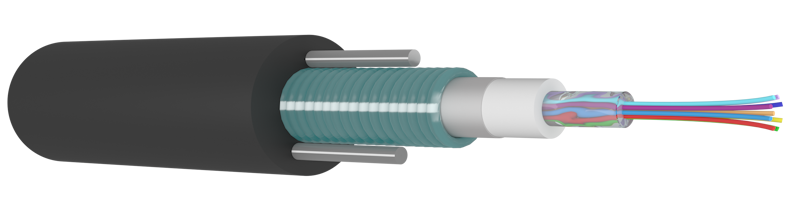

Кабелі марки ОКЗ(б2.7)Т-ХВ призначені для прокладання ручним і механізованим способами в ґрунтах всіх категорій з низькою, середньою і високою корозійною агресивністю, в тому числі заражених гризунами, окрім схильних до мерзлотних деформацій. Також можливе прокладання в кабельній каналізації, трубах, блоках, колекторах і т.д., при небезпеці пошкодження гризунами.
Кабель відповідає нормативним документам:
ТУ 27.3-38510082-001:2016, ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82.
| Каталожний номер | Кількість волокон | Діаметр (мм) | Вага (кг) |
| ОКЗ(б2.7)Т-004 | 4 | 9.0 | 89.4 |
| ОКЗ(б2.7)Т-008 | 8 | 9.0 | 89.6 |
| ОКЗ(б2.7)Т-012 | 12 | 9.0 | 89.7 |
| ОКЗ(б2.7)Т-016 | 16 | 9.0 | 89.9 |
| ОКЗ(б2.7)Т-024 | 24 | 9.0 | 90.1 |
| ОКЗ(б2.7)Т-036 | 36 | 10.4 | 110.2 |
| ОКЗ(б2.7)Т-048 | 48 | 10.4 | 111.1 |
| ОКЗ(б2.7)Т-064 | 64 | 11.3 | 131.7 |
| ОКЗ(б2.7)Т-072 | 72 | 11.3 | 131.8 |
| ОКЗ(б2.7)Т-096 | 96 | 12.4 | 151.5 |
| ОКЗ(б2.7)Т-144 | 144 | 13.4 | 173.7 |
Оптичне волокно:
- Одномодове типу G.652 D
- 4-144 волокон
- Центральна трубка заповнена гелем
- Кольорове кодування у відповідності до IEC 60304
Поверхнева оболонка:
- Чорний УФ* стабілізований поліетилен (PE)
- Послідовне метричне маркування
Властивості:
- Центральна трубка армована двома сталевими дротами, що забезпечує хороший захист волокна від поздовжнього навантаження
Механічні характеристики:
- Вага кабелю– дивіться таблицю
- Діаметр кабелю – дивіться таблицю
- Кабельна довжина – від 2 до 4 км на барабані
Характеристики:
- Температура
Монтажу від -20°C до +50°C
Експлуатації від -40°C до +60°C
- Допустимий радіус згину
15 номінальних діаметрів кабелю
- Допустиме зусилля на роздавлення
300 Н/см
- Допустиме зусилля на подовжнє розтягування
2700 H
Оптичний Кабель, підЗземної прокладки. Модульний (X модулів по Y волокон) для для зонових і місцевих мереж. Прокладка в кабельних каналах і грунті.
| КОД ЗА КОНСТР. ПРИЗНАК. | МАРКА КАБЕЛЮ (ПО DIN) | КІЛЬКІСТЬ МОДУЛІВ, ВОЛОКОН | КІЛ-СТЬ ВОЛОКОН У КАБЕЛІ | ФОРМА КАБЕЛЮ | НАЯВНІСТЬ БРОНІ | РОЗТЯГ. ЗУСИЛЛЯ (КН) | МАСОВИЙ (ГОТОВНІСТЬ ДО 10 ДНІВ) | ІНДИВІД.(ГОТОВНІСТЬ ДО 30 ДНІВ) |
|---|---|---|---|---|---|---|---|---|
| ОКЗ(б2.7)Т-004 | A-DF(SR)(ZM)2Y-4E | 4 волокна | 4 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-008 | A-DF(SR)(ZM)2Y-8E | 8 волокон | 8 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-012 | A-DF(SR)(ZM)2Y-12E | 12 волокон | 12 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-016 | A-DF(SR)(ZM)2Y-16E | 16 волокон | 16 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-024 | A-DF(SR)(ZM)2Y-24E | 24 волокна | 24 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-036 | A-DF(SR)(ZM)2Y-36E | 36 волокон | 36 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-048 | A-DF(SR)(ZM)2Y-48E | 48 волокон | 48 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-072 | A-DF(SR)(ZM)2Y-72E | 72 волокна | 72 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-096 | A-DF(SR)(ZM)2Y-96E | 96 волокон | 96 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-120 | A-DF(SR)(ZM)2Y-120E | 120 волокон | 120 | круглий | так | 2,7 | – | + |
| ОКЗ(б2.7)Т-144 | A-DF(SR)(ZM)2Y-144E | 144 волокна | 144 | круглий | так | 2,7 | – | + |
*УФ – ультрафіолет
