Тара та умови роботи з нею
13.06.2025
Кабельні Барабани
Таблиця прокручується вбік
| Номер барабану | Діаметр щоки без обшивки, мм D | Діаметр шийки, мм D1 | Довжина шийки, мм L | Товщина щоки, мм S | Ширина барабану, мм L1 | Діаметр осьового отвору, мм d | Маса барабану без обшивки, кг |
| 8 | 800 | 450 | 230 | 38 | 350 | 50 | 34 |
| 8а | 800 | 450 | 400 | 38 | 520 | 50 | 36,5 |
| 8б | 800 | 450 | 500 | 38 | 620 | 50 | 36,5 |
| 10 | 1000 | 545 | 500 | 50 | 646 | 50 | 39 |
| 10а | 1000 | 500 | 710 | 50 | 864 | 50 | 55 |
| 12 | 1220 | 650 | 500 | 50 | 650 | 70 | 99 |
| 12а | 1220 | 650 | 710 | 50 | 864 | 70 | 107 |
| 12б | 1220 | 600 | 600 | 50 | 746 | 70 | 110 |
| 14 | 1400 | 750 | 710 | 58 | 875 | 70 | 165 |
| 14а | 1400 | 900 | 500 | 58 | 665 | 70 | 152 |
| 14б | 1400 | 1000 | 600 | 58 | 770 | 70 | 186 |
| 14в | 1400 | 750 | 710 | 70 | 904 | 70 | 172 |
| 14г | 1400 | 750 | 900 | 58 | 1065 | 70 | 202 |
| 16 | 1600 | 1200 | 600 | 58 | 770 | 70 | 241 |
| 16а | 1600 | 800 | 800 | 58 | 970 | 80 | 237 |
| 17 | 1700 | 900 | 750 | 70 | 944 | 80 | 277 |
| 17а | 1700 | 900 | 900 | 70 | 1094 | 80 | 295 |
| 18 | 1800 | 1120 | 900 | 80 | 1120 | 80 | 422 |
| 18а | 1800 | 900 | 900 | 80 | 1122 | 80 | 422 |
| 186 | 1800 | 1120 | 1100 | 80 | 1222 | 80 | 470 |
| 18в | 1800 | 1120 | 1150 | 70 | 950 | 80 | 342 |
| 20 | 2000 | 1220 | 1000 | 90 | 1250 | 80 | 584 |
| 20а | 2000 | 1000 | 1060 | 90 | 1302 | 80 | 555 |
| 20б | 2000 | 1500 | 1000 | 90 | 1242 | 80 | 720 |
Кабельні Котушки
| Номер котушки | Діаметр щоки, мм D |
Діаметр гільзи, мм D1 | Довжина гільзи, мм L | Ширина котушки, мм L1 | Маса котушки, кг |
| 300a | 300 | 152 | 250 | 270 | 2,2 |
| 300 | 500 | 200 | 300 | 320 | 2,8 |
| 350a | 370 | 200 | 350 | 370 | 2,8 |
| 350 | 500 | 200 | 350 | 370 | 3,2 |
| 500 | 500 | 200 | 500 | 520 | 4,5 |
| 530 | 500 | 200 | 530 | 550 | 4,5 |
| 600 | 500 | 200 | 600 | 620 | 5,1 |
| 700 | 500 | 200 | 700 | 720 | 6,0 |

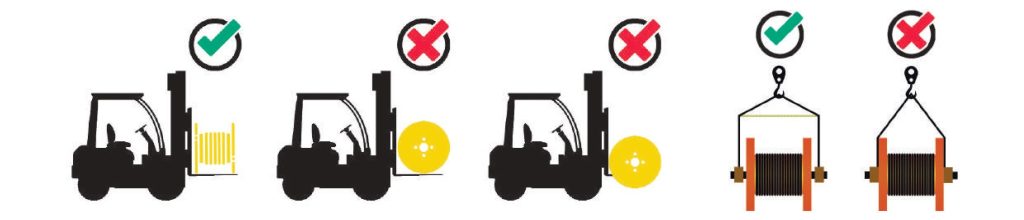

Умови роботи з тарою
PDF файл
