Оптичний кабель ОКУ(с2,0)МГ-ххуу

Номер конструкції: U20PxJ

Стійкий до УФ випромінювання

Діалектричний

В каналізацію

Ззовні

Підвісний

ОКУ(с2,0)МГ-xxyy — діелектричний самонесучий оптичний кабель (ADSS) з волокном G.652.D і волоконністю до 144. Підходить для розподільчих і магістральних ділянок із високим навантаженням на трафік, для прокладання в підвісі між опорами на відстань до 70 м, а також для кабель-каналів та кабельної каналізації. Центральний склопруток в комплексі з периферичним шаром склониток забезпечує максимальне допустиме навантаження на розтяг до 2 кН. УФ-стабілізована MDPE-оболонка для відкритого повітряного монтажу, по фасадах будівель та в каналах без високих умов захисту від гризунів. Водоблокуючий гель в оптичних модулях та водоблокуюча стрічка між модулями унеможливлюють поширення вологи по кабелю в разі локального пошкодження.

Загальна інформація

Розширені характеристики

Технічна документація

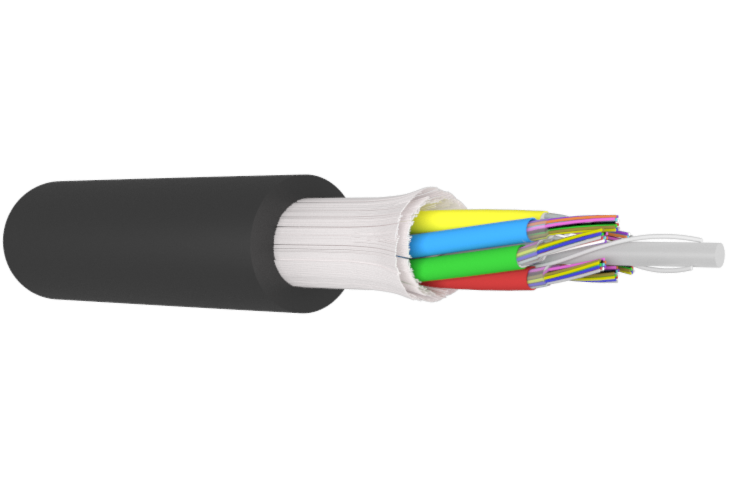

Конструкція кабелю

Центральний силовий елемент: Пруток склопластиковий
Оболонка склопрутка: Поліетилен (HDPE)
Оптичне волокно: Одномодове ITU-T G.652.D
Заповнювач: Гель гідрофобний
Периферійний силовий елемент: Склоровінг
Оптичний модуль: Полібутилентерефталат (ПБТ)
Заповнювач (кордель): Поліетилен (HDPE)
Водоблокуючий елемент: Нитка водоблокуюча
Зовнішня захисна оболонка: Поліетилен (HDPE), чорний, УФ-стійкий
Рипкорд: Нитка поліестерова

Розширенні характеристики

Таблиця прокручується вбік

Номер конструкції	U20P9J	U20PHJ	U20PEJ	U20PNJ	U20PRJ	U20PTJ	U20PXJ
Кількість оптичних волокон	12	24		48	72	96	144
Конструкція	3×4	6×4	2×12	4×12	6×12	8×12	12×12
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.652.D
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,32
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,22
Кількість елементів	6					8	12
Кількість корделів	3	0	4	2	0
Діаметр модулів (±0,2), mm	1,8		2
Діаметр кабелю (±0,6), mm	8,6		9,2			10,5	13
Товщина зовнішньої оболонки (±0,3), mm	1,5
Маса кабелю (±5%), кг/км	59	61	67	68	70	91	133
Максимальне розтягуюче навантаження короткочасне, кН	2,0
Максимальне розтягуюче навантаження довготривале, кН	1,0			1,2
Допустиме зусилля роздавлювання, Н/10см	2500
Довжина на тарі (±100) , m	2000 / 4000 *
Температура експлуатації, °C	-40 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +70
Мінімальний радіус згину	20 Ø кабелю
