Оптичний кабель ОКЗ(б1,5)М-ххyy

Номер конструкції: G15PxM

В ґрунт

В каналізацію

Захищений від гризунів

Ззовні

Стійкий до УФ випромінювання

ОКЗ(б1,5)М-xxyy — політубна конструкція броньованого оптичного кабелю, призначена для прокладки в ґрунтах 1–3 категорій, у кабельних каналах і колекторах. Орієнтований на використання в розподільчих і магістральних мережах, для підключення багатоквартирних будинків, промислових та офісних будівель, підтримує волоконність від 6 до 144 с зовнішнім діаметром кабелю не більше 12.0мм. Кабель має центральний склопруток та периферійний шар склоровінгу, як силові елементи, що забезпечують стійкість до розтягування та деформацій при монтажі. Захист від гризунів реалізований за рахунок ламінованої гофрованої сталевої стрічки, яка також підвищує загальну міцність кабелю в агресивних середовищах. Вологозахист забезпечений гелем у модулях і водоблокуючою стрічкою між модулями. Опціонально для захисту від вологи між модулями може бути застосований спеціальний гель. Кабель витримує короткочасне розтягувальне навантаження до 1.5 кН. Зовнішня оболонка — з УФ-стабілізованого HDPE

Родина кабелів

Оптичний кабель ОКЗ(б2,7)М-ххyy

Загальна інформація

Розширені характеристики

Технічна документація

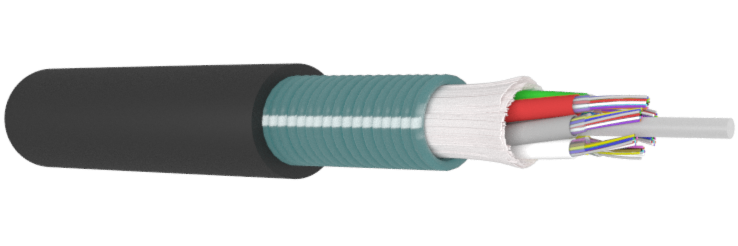

Конструкція кабелю

Центральний силовий елемент: Пруток склопластиковий
Оболонка склопрутка: Поліетилен (HDPE)
Оптичне волокно: Одномодове ITU-T G.652.D
Заповнювач: Гель гідрофобний
Оптичний модуль: Полібутилентерефталат (ПБТ)
Заповнювач (кордель): Поліетилен (HDPE)
Периферійний силовий елемент: Склоровінг водоблокуючий
Водоблокуючий елемент: Нитка водоблокуюча
Захисний металічний елемент: Сталева стрічка
Зовнішня захисна оболонка: Поліетилен (HDPE), чорний, УФ-стійкий

Розширенні характеристики

Таблиця прокручується вбік

Номер конструкції	G15P6M	G15P8M	G15P9M	G15PBM	G15PGM	G15PHM	G15PEM	G15PKM	G15PNM	G15PRM	G15PTM	G15PXM
Кількість оптичних волокон	8	12		16	24			36	48	72	96	144
Конструкція	2х4	2х6	3х4	4х4	4х6	6х4	2х12	3х12	4х12	6х12	8х12	12х12
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.652D
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,32
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,22
Кількість елементів	6										8	12
Кількість корделів	4		3	2		0	4	3	2	0
Діаметр кабелю (±0,6), mm	9,2										10,4	12
Маса кабелю (±5%), кг/км	85	86			87		86	87		89	106	138
Максимальне розтягуюче навантаження короткочасне, кН	1,5										1,8	2
Максимальне розтягуюче навантаження довготривале, кН	0,4										0,5	0,6
Допустиме зусилля роздавлювання, Н/10см	3000
Температура експлуатації, °C	-40 … +60
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +60
Мінімальний радіус згину	20 Ø кабелю
