Оптичний кабель ОКЗ(б2,7)М-ххyy

Номер конструкції: G27PxN1

В ґрунт

В каналізацію

Захищений від гризунів

Ззовні

Стійкий до УФ випромінювання

ОКЗ(б2,7)М-ххуу — багатоволоконний оптичний кабель із політубною конструкцією (6-144 волокон), призначений для прокладання в ґрунтах 1–3 категорій, кабельних каналізаціях і трубопроводах. Підходить для використання в розподільчих і магістральних ділянках мереж, FTTB/FTTx, зокрема для підключення багатоквартирних будинків, промислових та офісних будівель. Загальний діаметр конструкції не перевищує 12 мм, що забезпечує компактність навіть у щільних комунікаційних трасах. Силові елементи — центральний склопруток і периферійні склоровінги, забезпечують стійкість до механічного навантаження під час монтажу. Для захисту від гризунів застосовується ламінована гофрована металева стрічка, яка також виконує функцію зовнішньої броні. Волокна розміщені у модулях, заповнених гідрофобним гелем, а проміжки між модулями додатково захищені водоблокуючою стрічкою. Опціонально для захисту від вологи між модулями може бути застосований спеціальний гель. Кабель витримує допустиме короткочасне зусилля на розтяг до 2.7 кН. Зовнішня оболонка — з УФ-стабілізованого поліетилену високої щільності (HDPE), стійка до агресивного зовнішнього середовища.

Родина кабелів

Оптичний кабель ОКЗ(б1,5)М-ххyy

Загальна інформація

Розширені характеристики

Технічна документація

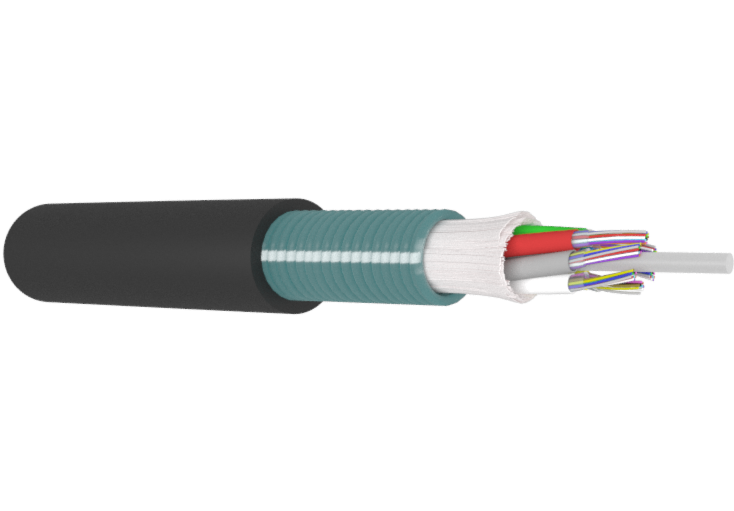

Конструкція кабелю

Центральний силовий елемент: Пруток склопластиковий
Оболонка склопрутка: Поліетилен (HDPE)
Оптичне волокно: Одномодове ITU-T G.652.D
Заповнювач: Гель гідрофобний
Оптичний модуль: Полібутилентерефталат (ПБТ)
Заповнювач (кордель): Поліетилен (HDPE)
Периферійний силовий елемент: Склоровінг водоблокуючий
Водоблокуючий елемент: Нитка водоблокуюча
Захисний металічний елемент: Сталева стрічка
Зовнішня захисна оболонка: Поліетилен (HDPE), чорний, УФ-стійкий

Розширенні характеристики

Таблиця прокручується вбік

Номер конструкції	G27P6N1	G27P8N1	G27P9N1	G27PBN1	G27PGN1	G27PHN1	G27PEN1	G27PKN1	G27PNN1	G27PRN1	G27PTN1	G27PXN1
Кількість оптичних волокон	8	12		16	24			36	48	72	96	144
Конструкція	2х4	2х6	3х4	4х4	4х6	6х4	2х12	3х12	4х12	6х12	8х12	12х12
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.652D
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,32
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,22
Кількість елементів	6										8	12
Кількість корделів	4		3	2		0	4	3	2	0
Діаметр кабелю (±0,6), mm	10,6										10,6	12
Маса кабелю (±5%), кг/км	100				102		100	102		104	105	135
Максимальне розтягуюче короткочасне, кН	2,7
Максимальне розтягуюче довготривале, кН	1,2
Допустиме зусилля роздавлювання, Н/10см	3000
Температура експлуатації, °C	-40 … +60
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +60
Мінімальний радіус згину	20 Ø кабелю
