Оптичний кабель FTTH(c0,3)W-хE

Номер конструкції: I03Fх5

В приміщенні

LSZH-оболонка

Діалектричний

FTTH(c0,3)W-хE — абонентський діелектричний оптичний кабель типу “метелик” для внутрішнього застосування в мережах FTTH. Призначений для прокладки на останній ділянці абонентського підключення у житлових і комерційних приміщеннях. Оснащений волокном G.657.А1 з підвищеною гнучкістю та малим радіусом згину. Силові елементи — склопрутки. Завдяки конструкції кабель легко зачищається та монтується. Оболонка виконана з безгалогенового матеріалу з низьким димовиділенням (LSZH), ідеально підходить для внутрішньооб’єктового прокладання. Білий колір оболонки створює естетичний зовнішній вигляд, тому кабель не потрібно ховати в труби або штроби.

Загальна інформація

Розширені характеристики

Технічна документація

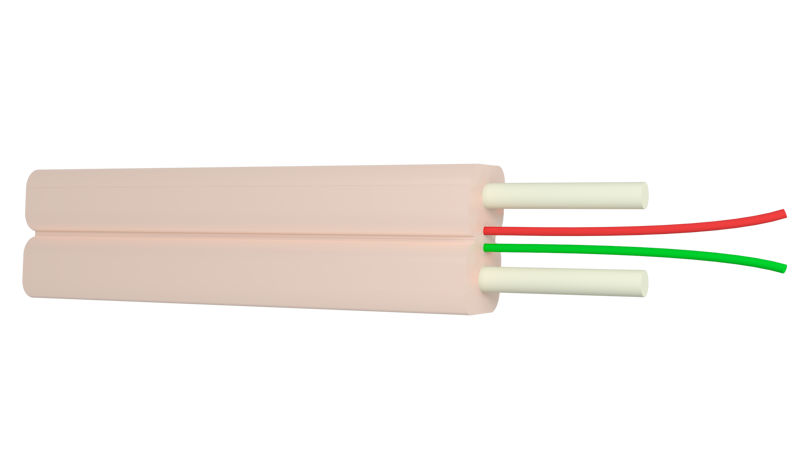

Конструкція кабелю

Оптичне волокно : Одномодове ITU-T G.657.А1
Периферійний силовий елемент : Пруток склопластиковий
Захисна оболонка : компаунд LSZH

Розширенні характеристики

Номер конструкції	I03F15	I03F25
Кількість оптичних волокон	1	2
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Single-mode Rec. ITU-T G.657.A1
Діаметр оболонки волокная (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,4
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,35
Розмір кабелю (±0,2), mm	3,0×2,0
Маса кабелю (±5%), кг/км	7,5
Максимальне розтягуюче навантаження короткочасне, кН	0,3
Максимальне розтягуюче навантаження довготривале, кН	0,1
Допустиме зусилля роздавлювання, Н/10см	3000
Температура експлуатації, °C	-35 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-35 … +70
Мінімальний радіус згину, мм	20
