Оптичний кабель FTTH(m0,3)-хЕ

Номер конструкції: I03Fх1

В приміщенні

LSZH-оболонка

Ззовні

Стійкий до УФ випромінювання

FTTH(m0,3)-хЕ — абонентський кабель типу "метелик" (flat type) чорного кольору для прокладки всередині приміщень у мережах FTTH. Волокно G.657.А1 забезпечує гнучкість кабелю, необхідну для прокладання в середині приміщень. ZIP-конструкція спрощує зачистку кабелю та надає легкий доступ до волокна. Силові елементи — металеві дроти. Оболонка виконана з безгалогенного матеріалу з низьким димовиділенням (LSZH), що дозволяє прокладати всередині будівель. Рекомендований для внутрішньої прокладки на “останній милі” мережі.

Загальна інформація

Розширені характеристики

Технічна документація

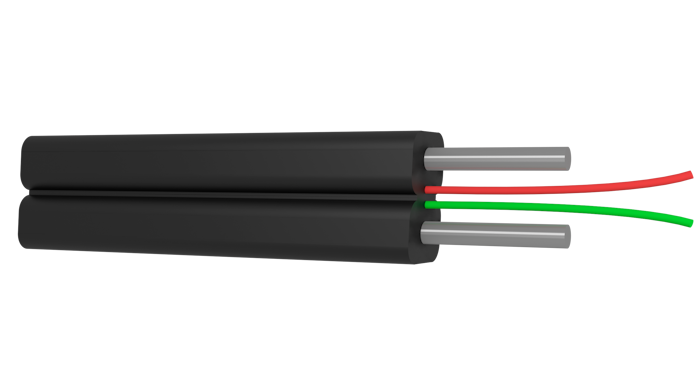

Конструкція кабелю

Оптичне волокно: Одномодове ITU-T G.657.А1
Периферійний силовий елемент: Дріт сталевий
Захисна оболонка: компаунд LSZH, чорний, УФ-стійкий

Розширенні характеристики

Номер конструкції	I03F11	I03F21
Кількість оптичних волокон	1	2
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Single-mode Rec. ITU-T G.657.A1
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,4
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,35
Розмір кабелю (±0,2), mm	2,9х1,9
Маса кабелю (±5%), кг/км	7,5
Максимальне розтягуюче навантаження короткочасне, кН	0,3
Максимальне розтягуюче навантаження довготривале, кН	0,1
Допустиме зусилля роздавлювання, Н/10см	3000
Температура експлуатації, °C	-35 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-35 … +70
Мінімальний радіус згину mm	20
