Оптичний кабель FTTH(m1,0)-1E

Номер конструкції: A10F11

В приміщенні

LSZH-оболонка

Ззовні

Підвісний

Стійкий до УФ випромінювання

FTTH(m1,0)-xE — абонентський оптичний кабель “метелик” чорного кольору для внутрішнього застосування з можливістю підвісу на короткі відстані. Оснащений волокном G.657.А1 із малим радіусом згину. Основний силовий елемент — склопруток, додатково конструкція включає зовнішній металевий пруток діаметром 1 мм, що забезпечує міцність для підвісної прокладки на відстань до 20 м між опорами. Оболонка виготовлена з безгалогенового матеріалу з низьким димовиділенням (LSZH). Кабель зручний у монтажі та зачистці.

Загальна інформація

Розширені характеристики

Технічна документація

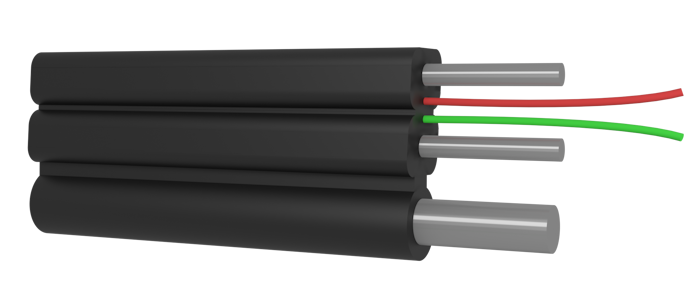

Конструкція кабелю

Оптичне волокно: Одномодове ITU-T G.657.А1
Периферійний силовий елемент: Дріт сталевий
Виносний силовий елемент – дріт: Дріт сталевий
Захисна оболонка: компаунд LSZH, чорний, УФ-стійкий

Розширенні характеристики

Оптичне волокно Стандарт волокна за замовчуванням Детальніше Стандарт волокна за замовчуванням Детальніше	Single-mode Rec. ITU-T G.657.A1
Кількість оптичних волокон	1
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,4
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,35
Розмір кабелю (±0,2), mm	5,0×2,0
Маса кабелю (±5%), кг/км	20
Максимальне розтягуюче навантаження короткочасне, кН	1
Максимальне розтягуюче навантаження довготривале, кН	0,4
Допустиме зусилля роздавлювання, Н/10см	3000
Довжина на тарі (±100) , m	1000 / 2000 / 4000 *
Температура експлуатації, °C	-35 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-35 … +70
Мінімальний радіус згину, mm	30
