Оптичний кабель ОКМм(c1,0)М-xxyy
Номер конструкції:
B10PxS1
Безпечний для прокладання поблизу електричних ліній, блискавкозахисту та високовольтного обладнання.
Діалектричний
Для прокладання методом пневматичної задувки в мікротрубки або кабельні канали.
Задувний
Для прокладання поза приміщеннями — по фасадах, стовпах, у ґрунті, на відкритому повітрі.
Ззовні
Для прокладання на дахах, фасадах, стовпах та інших відкритих ділянках, де значний вплив ультрафіолетового випромінювання.
Стійкий до УФ випромінювання

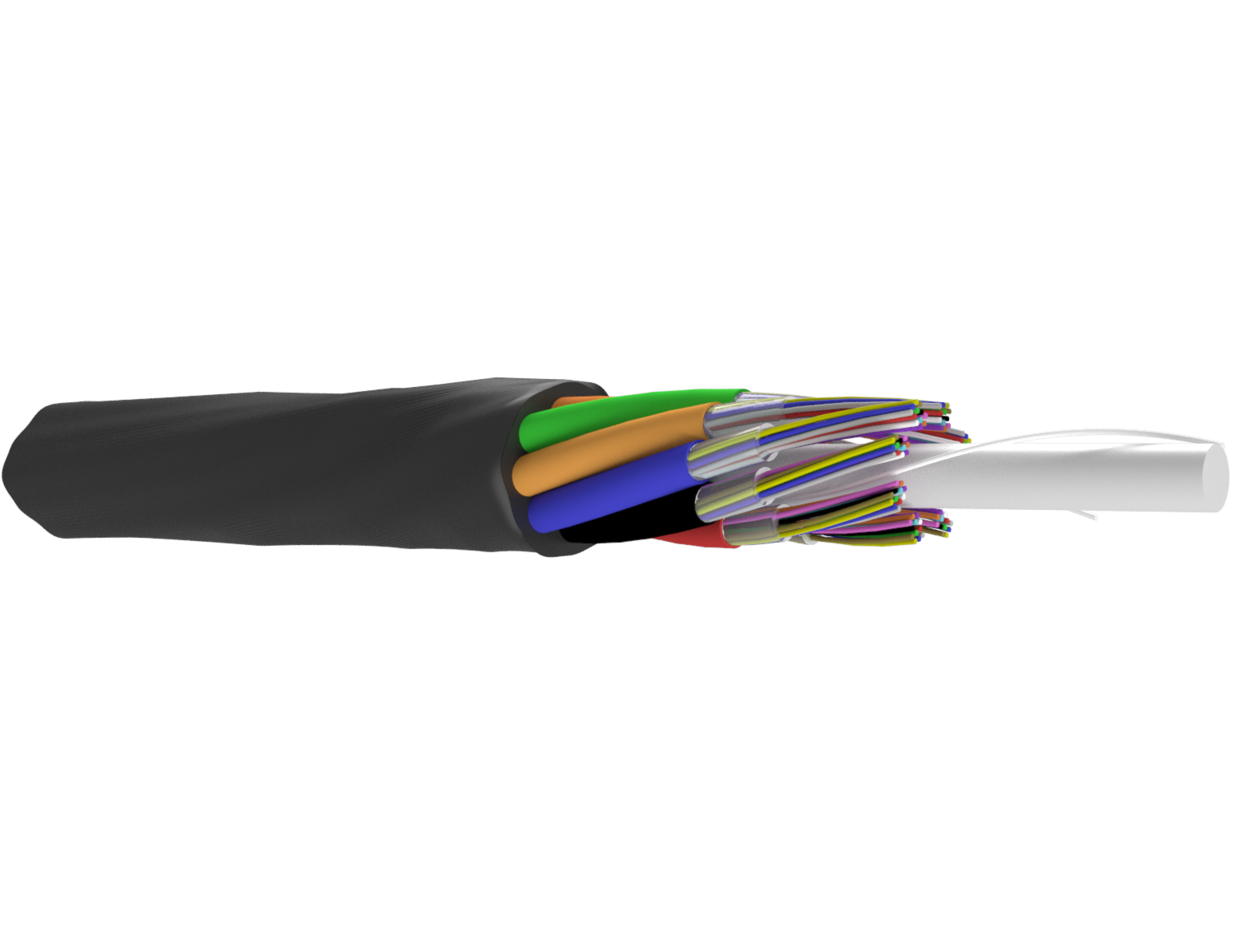

ОКМм(с1,0)М-xxyy — мікромодульний оптичний кабель, призначений для прокладки мереж зв’язку по технології задування в трубки. Підходить для побудови сучасних волоконно-оптичних мереж з високою щільністю волокон, включаючи FTTx-рішення та внутрішньоквартальні розподілення. Конструкція базується на тонких мікромодулях діаметром 1.5 мм, що дозволяє суттєво зменшити зовнішній діаметр кабелю при збереженні високої волоконності — до 144 волокон. Центральним силовим елементом є склопруток, що забезпечує стабільність кабелю при монтажі та протягуванні.
Загальна інформація
Конструкція кабелю
- Оптичне волокно: Одномодове ITU-T G.652.D
- Заповнювач: Гель гідрофобний
- Заповнювач (кордель): Поліетилен (HDPE)
- Оптичний модуль: Полібутилентерефталат (ПБТ)
- Центральний силовий елемент: Пруток склопластиковий
- Оболонка склопрутка: Поліетилен (HDPE)
- Водоблокуючий елемент: Нитка водоблокуюча
- Закріплюючий елемент: Нитка арамідна
- Рипкорд: Нитка поліестерова
- Зовнішня захисна оболонка: Поліетилен (HDPE), чорний, УФ-стійкий
Розширенні характеристики
Таблиця прокручується вбік
| Номер конструкції | B10P7S1 | B10P8S1 | B10PGS1 | B10PES1 | B10PKS1 | B10PNS1 | B10PRS1 | B10PTS1 | B10PXS1 |
| Оптичне волокно | 12 | 12 | 24 | 24 | 36 | 48 | 72 | 96 | 144 |
| Конструкція | 1х12 | 2х6 | 4×6 | 2х12 | 3х12 | 4х12 | 6х12 | 8х12 | 12х12 |
Оптичне волокно
Стандарт волокна за замовчуванням |
Одномодове ITU-T G.652.D | ||||||||
| Діаметр оболонки волокна (±0,7), µm | 125 | ||||||||
| Діаметр захисного покриття (±5), µm | 242 | ||||||||
| Коефіцієнт загасання (λ= 1310 nm), dB/кm | ≤ 0,32 | ||||||||
| Коефіцієнт загасання (λ= 1550 nm), dB/кm | ≤ 0,22 | ||||||||
| Кількість елементів | 6 | 8 | 12 | ||||||
| Кількість корделів | 5 | 4 | 2 | 4 | 3 | 2 | 0 | ||
| Діаметр кабелю (±0,4), mm | 5,6 | 6,6 | 8,4 | ||||||
| Маса кабелю (±5%), кг/км | 24 | 25 | 26 | 27 | 38 | 59 | |||
| Максимальне розтягуюче навантаження короткочасне, кН | 0,7 | 1,0 | 1,2 | 1,5 | |||||
| Допустиме зусилля роздавлювання, Н/10см | 500 | ||||||||
| Температура експлуатації, °C | -40 … +60 | ||||||||
| Температура монтажу, °C | -10 … +50 | ||||||||
| Температура зберігання, °C | -40 … +60 | ||||||||
| Мінімальний радіус згину | 20 Ø кабелю | ||||||||
Кольорове маркування елементів кабелю
Кольорова послідовність волокон за замовчуванням
1RD
2GN
3BU
4YE
5WH
6GY
7BN
8VT
9TQ
10BK
11OG
12PK
