Оптичний кабель ОКУ(а2,7)МГ-ххуу

Номер конструкції: U27PxC1

Діалектричний

Ззовні

Підвісний

Стійкий до УФ випромінювання

ОКУ(a2,7)МГ-xxyy — ADSS кабель, призначений для розподільчих та магістральних мереж. Підходить для повітряного підвісу між опорами ЛЕП, будівлями та іншими об’єктами у прольотах до 95 м (залежно від кліматичних умов), по фасадах будівель, кабельних каналах. Кількість волокон від 4 до 144. Політубна конструкція з центральним склопрутком та периферійним шаром міцних арамідних ниток, що забезпечує максимальне допустиме навантаження на розтяг кабелю до 2.7 кН. Оболонка виготовлена з поліетилену середньої щільності (MDPE), стійкого до ультрафіолетового випромінювання, вологи та механічних впливів. Оптичні модулі заповнені гелем, що блокує проникнення вологи всередину, між модулями — водоблокуюча стрічка. Кабель забезпечує надійну роботу в складних умовах, зберігає геометрію в затискачах, діелектрична конструкція унеможливлює виникнення в кабелі індукційних електричних струмів.

Загальна інформація

Розширені характеристики

Технічна документація

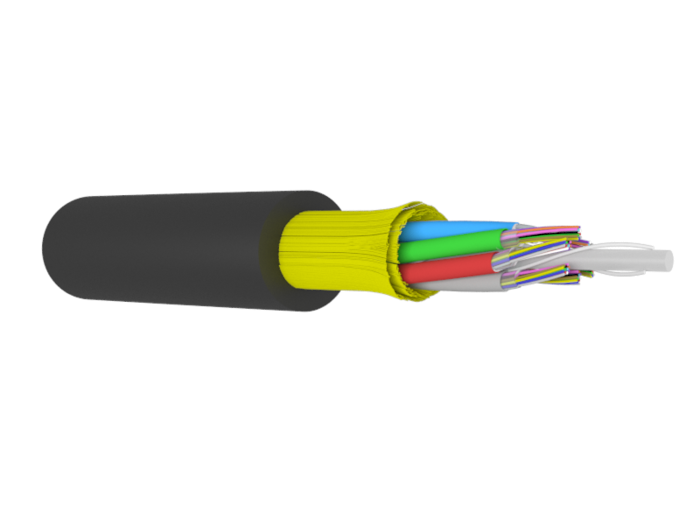

Конструкція кабелю

Оптичне волокно: Одномодове ITU-T G.652.D
Заповнювач: Гель гідрофобний
Заповнювач (кордель): Поліетилен (HDPE)
Периферійний силовий елемент: Нитка арамідна
Оптичний модуль: Полібутилентерефталат (ПБТ)
Центральний силовий елемент: Пруток склопластиковий
Оболонка склопрутка: Поліетилен (HDPE)
Водоблокуючий елемент: Нитка водоблокуюча
Закріплюючий елемент: Нитка поліестерова
Зовнішня захисна оболонка: Поліетилен (MDPE), чорний, УФ-стійкий
Рипкорд: Нитка поліестерова

Розширенні характеристики

Таблиця прокручується вбік

Номер конструкції	U27P6C1	U27P9C1	U27PBC1	U27PEC1	U27PKC1	U27PNC1	U27PRC1	U27PTC1	U27PXC1
Кількість оптичних волокон	8	12	16	24	36	48	72	96	144
Конструкція	2×4	3×4	4×4	2х12	3х12	4х12	6х12	8х12	12х12
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.652.D
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,32
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,22
Кількість елементів	6							8	12
Кількість корделів	4	3	2	4	3	2	0
Діаметр модулів (±0,2), mm	2,0
Діаметр кабелю (±0,6), mm	9,0							10,4	12,8
Товщина зовнішньої оболонки (±0,2), mm	1,5
Маса кабелю (±5%), кг/км	62	63				64	66	86	128
Максимальне розтягуюче навантаження короткочасне, кН	2,7
Максимальне розтягуюче навантаження довготривале, кН	1,2							1,5	1,8
Допустиме зусилля роздавлювання, Н/10см	2500
Довжина на тарі (±100) , m	2000 / 4000 *
Температура експлуатації, °C	-40 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +70
Мінімальний радіус згину	20 Ø кабелю
