Оптичний кабель ОКВ(c0,3)-нг-хх

Номер конструкції: A03Fх9

В приміщенні

LSZH-оболонка

Діалектричний

ОКВ(с0.3)-нг-хх — оптичний кабель внутрішньооб’єктового абонентського підключення, FTTH кабель “останньої милі” . Діаметр — 3 мм, LSZH оболонка білого кольору. Волокно типу G.657.А1 у вільному стані, що знижує ризик мікронатягів при згинанні кабелів. Силові елементи — склопрутки, які надають кабелю стійкості до розтягування. Міцна оболонка протидіє роздавлюванню. Механічні характеристики конструкції аналогічні до кабелів з металевою армувальною стрічкою, але при цьому ОКВ(c0,3) є вдвічі дешевшим. Стійкість оболонки до механічних пошкоджень забезпечує можливість прокладання в у кабель-каналах, штробах

Загальна інформація

Розширені характеристики

Технічна документація

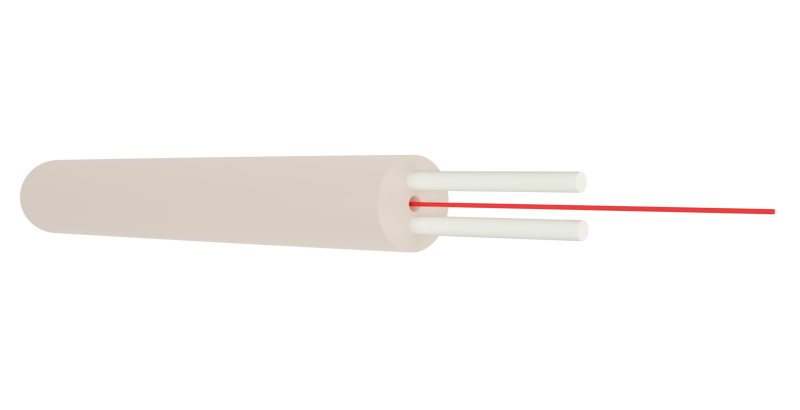

Конструкція кабелю

Оптичне волокно в буферному покритті: Одномодове ITU-T G.657.А1
Периферійний силовий елемент: Пруток склопластиковий
Захисна оболонка: компаунд LSZH, білий

Розширенні характеристики

Номер конструкції	A03F19	A03F29
Кількість оптичних волокон	1	2
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.657.А1
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,4
(λ= 1550 nm), dB/кm	≤ 0,3
Діаметр кабелю (±0,2), mm	3,0
Товщина зовнішньої оболонки (±0,1), mm	0,6
Маса кабелю (±5%), кг	10,3
Максимальне розтягуюче навантаження короткочасне, кН	0,3
Максимальне розтягуюче навантаження довготривале, кН	0,1
Допустиме зусилля роздавлювання, Н/10см	2500
Довжина на тарі (±100) , m	1000 / 2000 / 4000 *
Температура експлуатації, °C	-40 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +70
Мінімальний радіус згину	5xOD
