Оптичний кабель Riser (с1,0)Б-нг-хх щитовий

Номер конструкції: R10BxС

В приміщенні

LSZH-оболонка

Діалектричний

Спеціальна лінійка тонких оптичних кабелів типу «Riser» з вільно укладеними волокнами для прокладання в щільно заповнених кабельних каналах та старих електрощитових житлових багатоповерхівок і забезпечення FTTH-доступу для абонентів. Окремі гнучкі оптичні волокна стандарту G.657.A1 в буферному покритті знаходяться в кабелі в вільному стані і легко витягуються в місцях підключення до абонентського кабелю для подальшої передачі сигналу в кожне окреме приміщення. Оптичний райзер-кабель найкраще поєднується з абонентськими круглими 3мм кабелями ОКВ(с0.3) та ОКВ(с0.3)Б, або з плоским FTTH(c0.3). Міцна зовнішня оболонка кабелю з LSZH компаунду, підсилена склопрутками, має оливковий колір. Це полегшує візуальну ідентифікацію та відокремлення від інших кабелів в кабельних каналах, LAN-кабелів тощо.

Загальна інформація

Розширені характеристики

Технічна документація

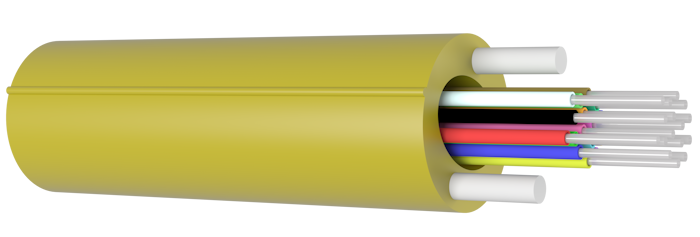

Конструкція кабелю

Оптичні волокна в буферному покритті: Одномодове ITU-T G.657.А1
Периферійний силовий елемент: Пруток склопластиковий
Захисна оболонка: компаунд LSZH, оливковий, УФ-стійкий

Розширенні характеристики

Номер конструкції	R10B7C	R10BAC
Кількість оптичних волокон в кабелі	12	16
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Single-mode Rec. ITU-T G.657.А1
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Діаметр буферного покриття (±0,05), mm	0,7
Діаметр кабелю (±0,5), mm	6,0	6,5
Маса кабелю ±5%, кг/км	35	43
Максимальне розтягуюче навантаження короткочасне, кН	1,0
Максимальне розтягуюче навантаження довготривале, кН	0,5
Допустиме зусилля роздавлювання, Н/10см	500
Довжина на тарі (±100) , m	1000 / 2000 *
Температура експлуатації, °C	–35 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-35 … +70
Мінімальний радіус згину	20 Ø кабелю
