Оптичний кабель ОКП(c2,0)Т-xx

Номер конструкції: A20TxC

Діалектричний

Ззовні

Підвісний

Стійкий до УФ випромінювання

ОКП(с2,0)Т-хх — самонесучий діелектричний оптичний кабель типу ADSS, призначений для підвісної прокладки в розподільчих мережах, на ділянках волоконно-оптичної лінії із збільшеною відстанню між опорами. Оптимально підходить для монтажу на опорах ЛЕП у прольотах довжиною до 130 м (залежно від кліматичних умов). Конструкція включає два силові елементи зі склопрутків з підклейкою, що забезпечує надійну фіксацію в кабельних затискачах і зменшує ризик пошкодження оболонки при експлуатаційних навантаженнях. Кабель витримує короткочасне зусилля на розтяг до 2 кН. Наявне НДВ запобігає втягуванню волокна в умовах підвісу. Оболонка виготовлена з поліетилену високої щільності (HDPE), що забезпечує стійкість до УФ-випромінювання, вологи та механічних впливів.

Родина кабелів

Оптичний кабель ОКП(c1,0)ЛТ-xx Оптичний кабель ОКП(c1,0)Т-xx Оптичний кабель ОКП(c1,5)Т-xx Оптичний кабель ОКП(c2,5)Т-xx

Загальна інформація

Розширені характеристики

Технічна документація

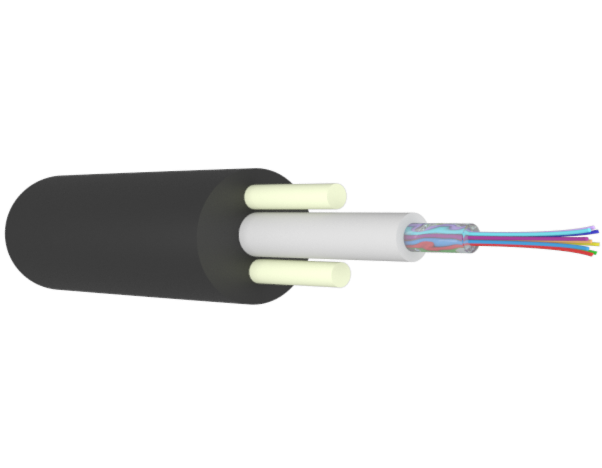

Конструкція кабелю

Оптичне волокно: Одномодове ITU-T G.652.D
Периферійний силовий елемент: Пруток склопластиковий
Заповнювач: Гель гідрофобний
Оптичний модуль: Полібутилентерефталат (ПБТ)
Зовнішня захисна оболонка: Поліетилен (HDPE), чорний, УФ-стійкий

Розширенні характеристики

Таблиця прокручується вбік

Номер конструкції	A20T1C	A20T2C	A20T3C	A20T5C	A20T7C	A20TEC
Кількість оптичних волокон	1	2	4	8	12	24
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.652.D
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,32
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,22
Діаметр центральної трубки (±0,2), mm	1,8			2,5		3,0
Діаметр кабелю (±0,4), mm	5,8			6,5		7,0
Маса кабелю (±5%), кг/км	30,0			37,0		43,0
Максимальне розтягуюче навантаження короткочасне, кН	2,0
Максимальне розтягуюче навантаження довготривале, кН	1,0
Допустиме зусилля роздавлювання, Н/10см	3000
Температура експлуатації, °C	-40 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +70
Мінімальний радіус згину	15 Ø кабелю
