Оптичний кабель ОКП(c1,5)Т-xx

Номер конструкції: A15TxB

Діалектричний

Ззовні

Підвісний

Стійкий до УФ випромінювання

ОКП(с1,5)Т-хх — самонесучий діелектричний оптичний кабель типу ADSS для зовнішнього застосування в розподільчих і абонентських мережах. Призначений для підвісу на опорах ліній електропередач між будівлями або об'єктами до 95 м (залежно від кліматичних умов). Прутки з підклейкою забезпечують надійну фіксацію в затискачах і збереження цілісності оболонки під навантаженнях. Кабель витримує короткочасне зусилля на розтяг до 1,5 кН. Контрольована наявність надлишкової довжини волокна запобігає втягуванню волокна при підвісі. Оболонка виконана з поліетилену високої щільності (HDPE), що забезпечує стійкість до впливу вологи, ультрафіолету та зовнішніх чинників. Застосовується в DROP-мережах для зовнішнього підключення.

Родина кабелів

Оптичний кабель ОКП(c1,0)ЛТ-xx Оптичний кабель ОКП(c1,0)Т-xx Оптичний кабель ОКП(c2,0)Т-xx Оптичний кабель ОКП(c2,5)Т-xx

Загальна інформація

Розширені характеристики

Технічна документація

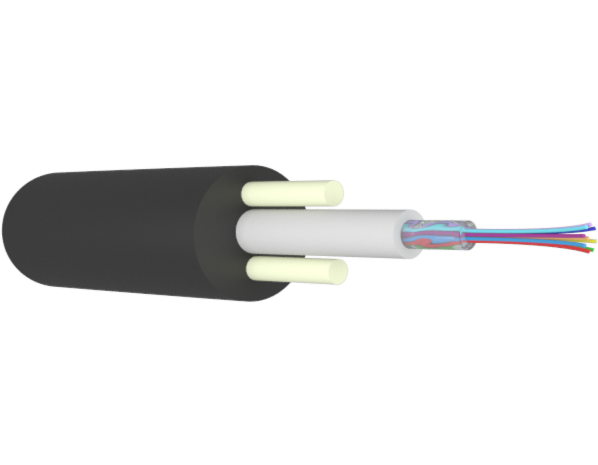

Конструкція кабелю

Оптичне волокно: Одномодове ITU-T G.652.D
Периферійний силовий елемент: Пруток склопластиковий
Заповнювач: Гель гідрофобний
Оптичний модуль: Полібутилентерефталат (ПБТ)
Зовнішня захисна оболонка: Поліетилен (HDPE), чорний, УФ-стійкий

Розширенні характеристики

Таблиця прокручується вбік

Номер конструкції	A15T1B	A15T2B	A15T3B	A15T5B	A15T7B	A15TEB
Кількість оптичних волокон	1	2	4	8	12	24
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.652.D
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,32
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,22
Діаметр центральної труби (±0,2), mm	1,8			2,5		3
Діаметр кабелю (±0,3), mm	5			6		6,4
Товщина зовнішньої оболонки (±0,15), mm	1,35			1,5
Маса кабелю (±5%), кг/км	22			31		35
Максимальне розтягуюче навантаження короткочасне, кН	1,5
Максимальне розтягуюче навантаження довготривале, кН	0,6
Допустиме зусилля роздавлювання, Н/10см	3000
Довжина на тарі (±100) , m	2000 / 4000 *
Температура експлуатації, °C	-40 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +70
Мінімальний радіус згину	15 Ø кабелю
