Оптичний кабель ОКП(c1,0)Т-xx

Номер конструкції: A11TxL

Діалектричний

Ззовні

Підвісний

Стійкий до УФ випромінювання

ОКП(с1,0)Т-хх — самонесучий діелектричний оптичний кабель типу ADSS, призначений для підвісної прокладки в розподільчих та абонентських мережах. Найпоширеніша версія DROP-кабелю, що використовується для зовнішнього монтажу на опорах ЛЕП, між будівлями та іншими об'єктами в прольотах довжиною до 70 м (залежно від кліматичних умов). Прутки з підклейкою забезпечують надійну фіксацію в затискачах і збереження цілісності оболонки під навантаженням. Здатен витримувати короткочасне навантаження на розтяг до 1,2 кН. Гарантована наявність НДВ (надлишкова довжина волокна) запобігає втягуванню волокна в умовах підвісу. Оболонка виготовлена з УФ-стабілізованого поліетилену високої щільності (HDPE).

Родина кабелів

Оптичний кабель ОКП(c1,0)ЛТ-xx Оптичний кабель ОКП(c1,5)Т-xx Оптичний кабель ОКП(c2,0)Т-xx Оптичний кабель ОКП(c2,5)Т-xx

Загальна інформація

Розширені характеристики

Технічна документація

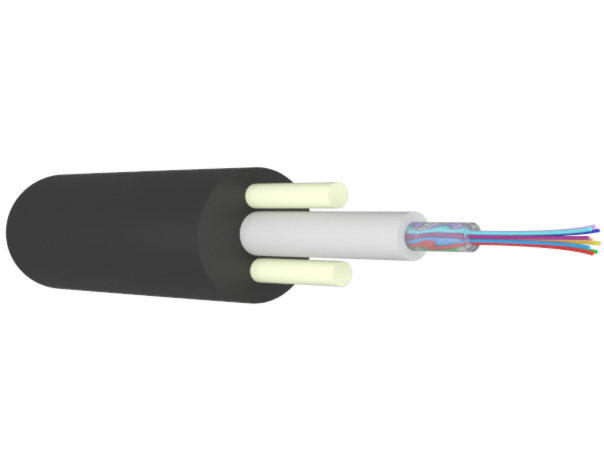

Конструкція кабелю

Оптичне волокно: Одномодове ITU-T G.652.D
Периферійний силовий елемент: Пруток склопластиковий
Заповнювач: Гель гідрофобний
Оптичний модуль: Полібутилентерефталат (ПБТ)
Зовнішня захисна оболонка: Поліетилен (HDPE), чорний, УФ-стійкий

Розширенні характеристики

Таблиця прокручується вбік

Номер конструкції	A11T1L	A11T2L	A11T3L	A11T5L	A11T7L	A11TAL	A11TEL
Кількість оптичних волокон	1	2	4	8	12	16	24
Оптичне волокно Стандарт волокна за замовчуванням Детальніше	Одномодове ITU-T G.652.D
Діаметр оболонки волокна (±0,7), µm	125
Діаметр захисного покриття (±5), µm	242
Коефіцієнт загасання (λ= 1310 nm), dB/кm	≤ 0,32
Коефіцієнт загасання (λ= 1550 nm), dB/кm	≤ 0,22
Діаметр центральної трубки (±0,2), mm	1,5			2,0		2,5
Діаметр кабелю (±0,3), mm	4,5			5,0		6,0
Маса кабелю (±5%), кг/км	17			21		30
Максимальне розтягуюче навантаження короткочасне, кН	1,2
Максимальне розтягуюче навантаження довготривале, кН	0,4
Допустиме зусилля роздавлювання, Н/10см	3000
Температура експлуатації, °C	-40 … +70
Температура монтажу, °C	-10 … +50
Температура зберігання, °C	-40 … +70
Мінімальний радіус згину	15 Ø кабелю
